L.E.B시스템 구성
01. L.E.B시스템 철골
L.E.B시스템은 주자재 철골(KS D 3506 용융아연도금 강판)
220바인 220x65x18 (1.6T / 2.0T / 2.3T / 3.0T) 4가지
300바인 300x65x18 (1.6T / 2.0T / 2.3T / 3.0T) 4가지
총 8가지 철골 자재가 있습니다.
철골 싱글 자재 타입
싱글타입은 주로 기둥과 기둥사이 또는 서까레(트러스)와 서까레 사이를 연결 하는 역할을 하는 거스, 퍼린에 사용됩니다.
철골 더블 자재 타입
더블타입은 주요구조부로 기둥 및 서까레(트러스)에 사용됩니다.
02. 베이스 플레이트
저판이라고도 부르며, 기초와 기둥을 접합하는 플레이트로서 앙카볼트에 의해 연결됩니다.
300바 T베이스
300바 L베이스
220바 T베이스
220바 L베이스
03. 용마루 브라켓
서까래 와 서까래를 연결 하는 자재이며, LEB철골 더블 타입에 2개를 맞물려 설치되며 싱글타입에는 1개가 설치 됩니다. 용마루 브라켓은 경사도에 따라 제작되며, 기성 제품에는 15도 경사도 300바용 처마, 용마루 브라켓 과 220용 용마루 브라켓 2종류 있습니다.
300바 용
220바 용

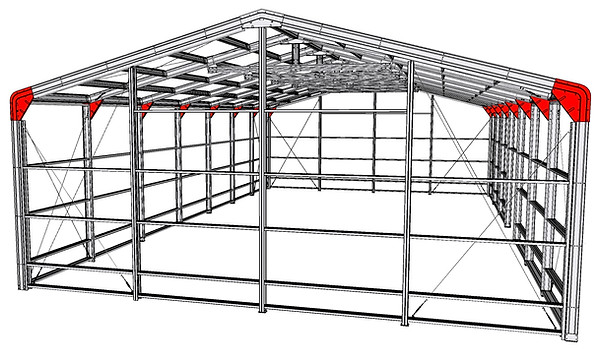

04. 처마 브라켓
기둥과 서까래를 연결 하는 자재이며 LEB철골 더블 타입에 2개를 맞물려 설치되며 싱글타입에는 1개가 설치 됩니다. 부재의 크기 부재의 경사도에 따라 제작되며,기성 제품에는 300바용 처마, 처마 브라켓 과 220용 처마 브라켓 2종류 있습니다.
300바 용
220바 용
05. 픽싱앵글
기둥과 기둥, 서까래와 서까래 사이를 철골로 연결 시켜줄때 사용되는 앵글로써 부재 크기에 맞게 220바용, 300바용 2가지 타입이 있습니다.
300바 용
220바 용
06. 바닥앙카 / 조립볼트
바닥앙카는 기초바닥과 베이스를 연결하는데 사용하며, 기본적으로 M16x145 셋트앙카를 사용합니다. 조립볼트튼 모든 부재와 부재를 연결할때 사용하며, M16x45 육각볼트를 사용 합니다.
07. 와이어
풍하중 횡력에 대하여 건물이 안전하도록 지붕 및 벽체에 브레싱을 설치하며 9mm 철심 와이어를 사용합니다.
